Dybdeborings- og fræsecenter

TBT Tiefbohrtechnik GmbH + Co BW200-1-800

Boremetoden på dybhulboringsmaskinen er boring med enkeltskærsbor.

Informationer om boreenhed:
- Antal spindler: 1
- Spindelhastighed, trinløs justering: 300 - 8000 o/min
- Spindeldriftsydelse: 7,5 kW
- Maks. boredybde: 800 mm
- Borediameter min./maks.: 3 - 25 mm baseret på ST 60
- Spiralboring maks.: 25 mm
- Maks. gevindboring: M24x3
- Spånaftagningshastighed, fræsning: 150 ccm/min

Akseforløb:
- X-akse slag: 800 mm
- Y-akse slag: 400 mm
- Z-akse slag: 630 mm
- W-akse slag: 800 mm

Aksehastighed:
- X-akse hastighed: 15.000 mm/min
- Y-akse hastighed: 15.000 mm/min
- Z-akse hastighed: 15.000 mm/min
- W-akse hastighed: 15.000 mm/min

Væskeinformation:
- Køle-/smøremiddelforsyning: dybhulsolie
- Tankindhold: 800 liter
- 1x skrabebånd-spånfører

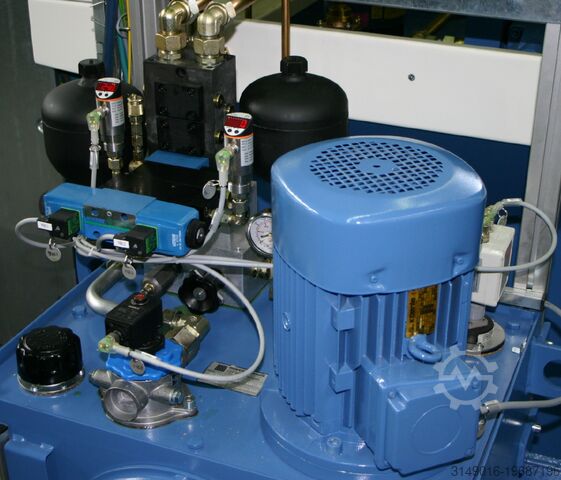

- 1x hydraulikaggregat og pneumatisk aggregat/udstyr

- 1x dykpumpe:
Pumpeydelse: 200 l/min

- 1x lavtrykspumpe:
Pumpeydelse: 100 l/min
Pumpeedrift: 1,7 kW

- 1x kompaktbåndfilter:
Filterydelse: 120 l/min
Ved bearbejdning i: stål/NE-metaller

- 1x radialstempelpumpe med fjernjustering:
Ydelse: 2 - 94 l/min
Pumpeedrift: 7,5 kW

Spindelenhed:
- Udførelse som patronspindel med drivhus og spindeldrift via gear. Spindelleje med præcisions-skråkontaktkuglelejer og levetidssmøring med fedt.

Fræse- og borespindelenhed:
- Til konventionel bearbejdning
- Spindelhoved med værktøjsoptagelse HSK 50

Borebøsningholder:
- Udført som 2-positioners revolver med elektromotorisk svingefunktion
- Lagerposition via Hirth-fortanding
- Revolverhoved med optagelser til:
Værktøjsføringer til dybhulsboring
Fræse- og borespindelenhed til konventionel bearbejdning

Pickup-værktøjsveksler:
- Til konventionelle værktøjer og borebøsninger
Crsdpfx Agew E H E Reqeh

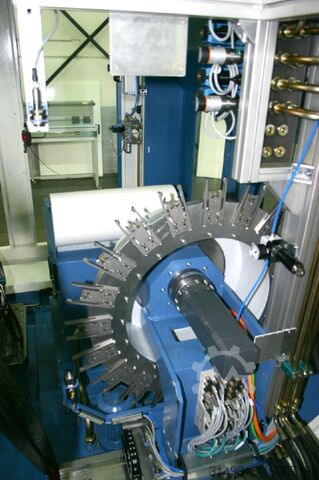

- Udførelse som skivemagasin med 20 pladser inkl. tilføringsløft

Automatisk værktøjsveksler til dybhulsboreværktøjer:
- Fast ELB-søjlemagasin til min. 5 værktøjer inkl. automatisk værktøjslåsning for HSK-optagelser

Opspændingsbord med W-akse og NC-drejeskive:
- Længde/bredde: 800x600 mm
- Positioneringsnøjagtighed: B-akse +/- 30
- Nyttelast (centrisk): 1500 daN

Emne opspændingsanordning:
- 1x pinoldok med manuel fastspænding
- 1x NC-delenhed (a-akse) med manuelt betjent tobakke-chuck til emneopspænding
- 1x bundplade til modtagelse og opspænding af borebøsninger + støtteprisme

Information om el-udstyr:

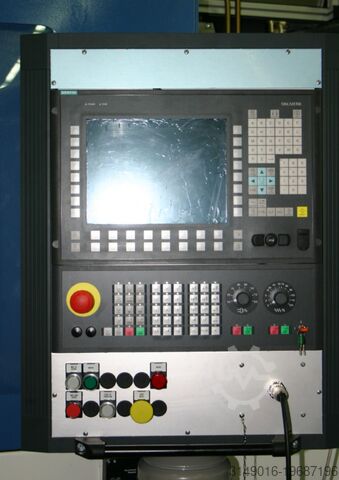

- 1x CNC-styring Sinumerik 840D (digitalt komplet system), inkl. PLC S7-300

Tilslutningsdata:
- Driftsspænding: 3AC 400V ± 10% - Frekvens: 50 Hz
- Styrespænding: 24 V DC
- Samlet tilslutningseffekt: 25 kW
