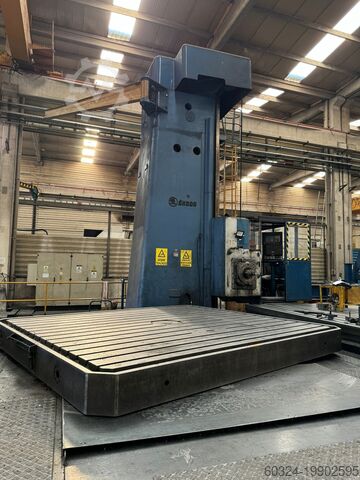

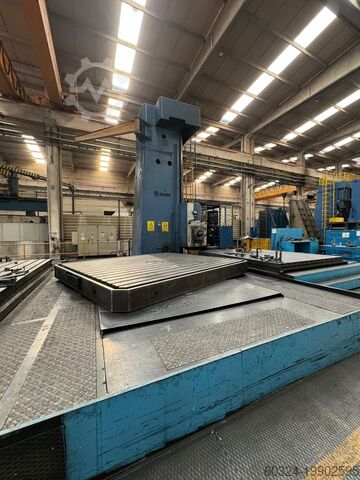

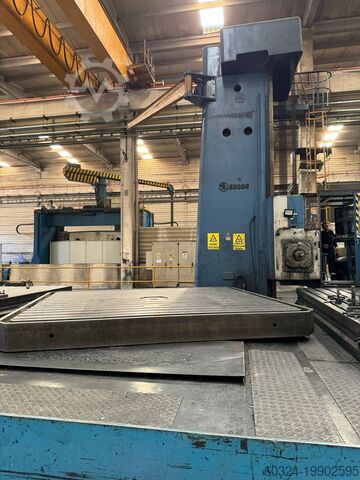

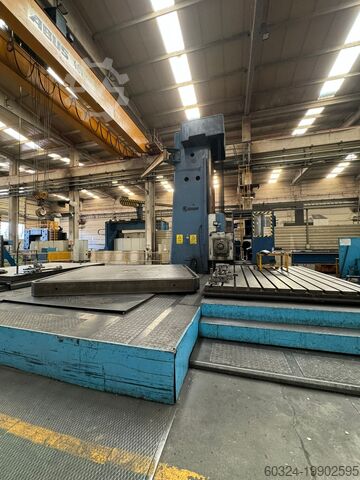

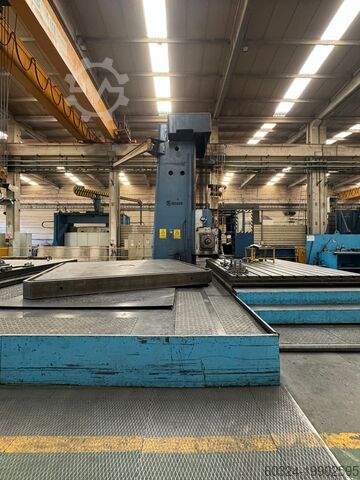

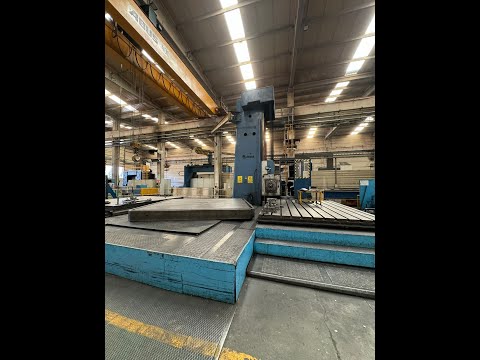

CNC-fræse- og boremaskine

SKODA WD 200

Ref.-nr.: 10447
Fabrikant: SKODA
Type: WD 200
Produktionsår: 1981
Retrofit: 2010
Styringstype: CNC
Styring: SIEMENS SINUMERIK 840D
Lagersted: Halberstadt
Oprindelsesland: Tyskland
X-akse vandring: 9000 mm
Y-akse vandring: 4000 mm
Z-akse vandring: 1450 mm
W-akse: 2000 mm
Sengbredde: 2000 mm
Senghøjde: 550 mm
Spindeldiameter: 200 mm
Pinolslængde: 1600 mm
Drejebord (lxb): 4000 x 4000 mm
Bordbelastning: 80000 kg
Chsdpfow Upfdox Ab Njc
Opspændingsflade: 3000 x 3000 mm
Omdrejningstal: 257 - 2570 o/min
Spindeltap: 120
Automatiske fremføringer: 342 mm/omdr.
Trinløs spindelhastighed: 1,5 - 630 o/min
Maks. drejningsmoment på bore- spindel: 20000 Nm
Hurtiggang: 16000 m/min
Spindelmotor effekt: 9,8 - 35,5 kW
Samlet effektbehov: 75 kW
Boredybde: 2000 mm
Vertikal spindelbevægelse på søjle: 3150 mm
Tværbevægelse af søjle på seng: 4000 mm
Nedre position af spindelakse over seng: 1100 mm
Spindelhastighed ved pinolforskydning fremad: 1,6 - 300 maks. o/min
Borefremføringer (spindel, pinol) trinløs: 1,6 - 1600 mm/min
Fræsefremføringer (spindelstok vertikalt, søjle horisontalt) trinløs: 1,6 - 1600 mm/min
Maskinlængde: 11350 mm
Maskinbredde: 5450 mm
Maskinhøjde: 7350 mm
Maskinens vægt ca.: 65 t

Yderligere oplysninger:
Gevindskæring:

22 metriske gevind, stigning fra 0,5 - 12 mm
32 Whitworth-gevind, stigning fra 28 - 1 (gange)

Tilbehør:
- Konsol til værktøjer
- 1 sæt betjeningsværktøj
- Udløser- og fastspændingskiler til spindel
- Smørepresse
- 1 sæt reservedele til elektrisk udstyr
- Opspændingsgrundplade
- Modstøtte med elektrisk udstyr

Maskinen kan demonstreres under strøm efter aftale.
