Stanse laser maskine

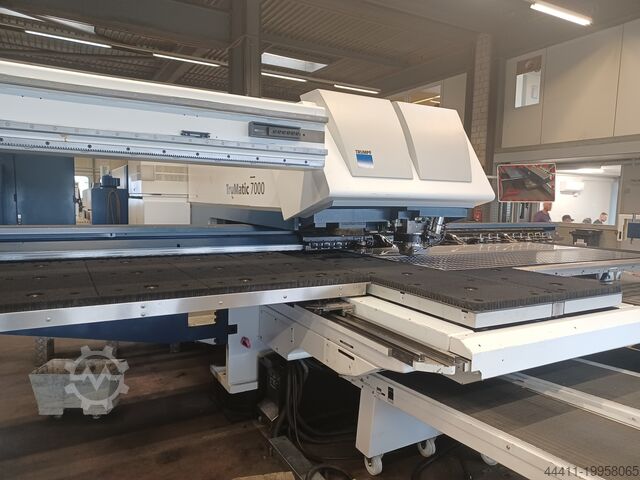

TRUMPF TruMatic 7000 (K02M) 1300 3200 Watt FMC

X arbejdsområde maks.: 2550 mm
Y arbejdsområde maks.: 1250 mm

Styring: Rexroth IndraMotion MTX
Laser-effekt: 3200 watt

Standardudstyr:

Maskine
- Stabil, let tilgængelig C-ramme
- Medløbende kuglerulleborde
Chjdpfxsxbclvs Ab Nsc
- Lineærmagasin til værktøjsstationer og spændepratzer
- 22 værktøjsstationer, 3 spændepratzer
- Fodpedal til lukning af pratzer
- Klap til stansedele 500 x 500 mm inkl. sensor
- Spånebeholder
- 2 goddelbeholdere (stans og laserside)
- Første påfyldning hydraulikolie
- ContourLine
- FocusLine
- NitroLine
- FastLine
- Ekstra Xp- og Yp-akse
- Udløsningscylinder til laseremner
- Hurtigklap til laseremner 500 x 500 mm inkl. sensor
- Hævebar laserskæreunderlag
- Slagskegle-detektion
TRUMPF Laser
- CO2-laser TruFlow 2700
- Optimeret standby-tilstand
- Vedligeholdelsesfrit turboradialblæser
- Højfrekvent excitation
- Laserstyring TASC
SKÆREHOVED
- Linseskærehoved med 170 mm linse
- Universelt hurtigskiftesystem (UTI) med busforbindelse
- ControlLine
STANSEHOVED
- Elektrohydraulisk stansehoved
- Hydraulisk enkeltværktøjsoptag
- 360° rotation
- Programmerbar nedholder (aktiv/passiv/eftertryk)
- Værktøjslængdekompensation
- Sprøjesmøring af stempel
- Stanseaffaldsudsugning
- Niveauregistrering for gevindformning og værktøjssmøring
STYRING
- Åben styring baseret på Rexroth IndraMotion MTX
- 15" TFT-farveskærm
- Teleservice via internettet
- Automatisk slukning
- Dataoverførsel
- USB-interface
- RJ45 netværksforbindelse
SIKKERHED
- CE-mærkning
- Flermodige lysbarrierer
- Hurtigafbrydelse af hydraulik
- Hævningsdetektion
- Beregning af fyldningshøjde i stansekonsole

+ Laser TruFlow 3200 inkl. LensLine og optimeret standby
+ Dyseveksler
+ Gevindformningsfunktion inkl. gevindtæller
+ MultiBend-funktion
+ MultiTool-funktion
+ Afgratnings- og valsningsteknologi
+ Aktiv matrice
+ Adaptiv slagkalibrering
+ Sprøjesmøring af matrice
+ Eftertrykcylinder
+ Vibrationsdæmpet opstilling
+ Spåneføder med tipbeholder
+ Børsteborde med ind- og udlæsningshjælp
+ Udlæsningsanordning til smådele

+ 10 RTC-opsætningskassetter med matricetallerken

Automatisering:

+ Sheetmaster til plade 2500 x 1250 mm
- Sugearm med 36 sugekopper (Y-akse = 400 mm)
- Flytbar sugeliste (V-akse = 170 mm)
- Afskælningssuger
- Vakuumsensorik
- Pladetykkelsesmåler til dobbeltpladekontrol
- Automatisk lukning af pratzer
- Hovedtidssamtidig SheetMaster

+ Afskælningssystem
+ Ekstrapakke med 9 sugekopper
+ Udlastningsovervågning
+ SortMaster Pallet på langs

+ GripMaster til plade 2500 x 1250 mm
+ Sakseliftebord 400 mm
+ Restgitterpalle vipbar 2500 x 1250 mm

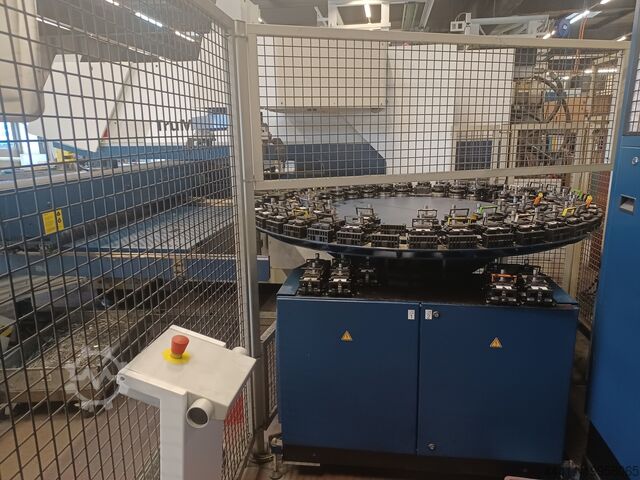

+ Toolmaster 70
+ Hovedtidssamtidig opsætning ToolMaster
+ Delematerialetransportbånd stansestation
+ Delematerialetransportbånd laserstation
+ Lagersnitflade
