Schlatter SAB-2 + SPH – Binder og stabler

Schlatter SAB-2 + SPH

AUTOMATISK BINDINGS- OG STABLERENHED TIL ELEKTRISK SVEJSET NET

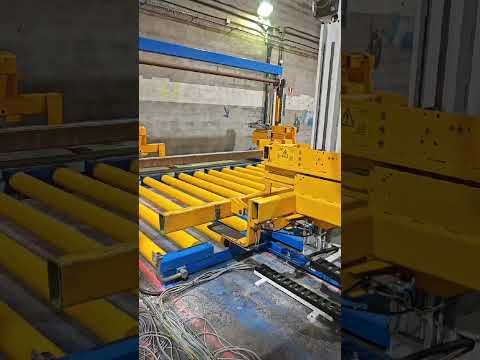

Industrielt anlæg bestående af en Schlatter/Jäger SAB-2 bindemaskine og en Schlatter SPH stabler, designet til at automatisere udgangen fra en produktionslinje for elektrisk svejset net.

Systemet udfører de afsluttende operationer i linjen: modtagelse og transport af nettene ved hjælp af rullebaner, formning og binding af pakker, stabling og forberedelse til efterfølgende fjernelse, opbevaring eller forsendelse.
Enheden behøver ikke at arbejde sammen med en Schlatter svejsemaskine.

Den kan integreres og tilpasses produktionslinjer for elektrisk svejset net fra enhver producent, hvor de nødvendige mekaniske, elektriske og kontrolmæssige tilpasninger foretages under installationen.

Dette giver mulighed for at bruge enheden som:

Automatisering af en udgang fra en linje, der i øjeblikket er manuel.
Udskiftning af et ældre bindings-/stableringssystem.
Udvidelse af en eksisterende linje.
Et selvstændigt system til linjens afslutning, der kan anvendes til Schlatter-maskiner eller maskiner fra andre producenter.

Vigtige tekniske data

SCHLATTER / JÄGER SAB-2 BINDEMASKINE

År: 2005
Model: SAB-2
Maksimal netbredde: 2.500 mm
Bsdpfxjzych Is Ai Rsll
Tråddiameter: 5–7 mm
Trådstyrke: maks. 450–600 N/mm²
Længde- og tværafstand: ≥ 80 mm
Maksimal stakhøjde/pakkehøjde: 800 mm
Rullebanehøjde: 250 mm
Omtrentlig effekt: 4 kW
Strømforsyning: 400 V / 50 Hz
Trykluft: 6 bar
Styring: PLC Siemens S7

SCHLATTER SPH STABLER

År: 2005
Model: SPH
Maksimal netbredde: 2.500 mm
Netlængde: 4.000–6.000 mm
Stableringssystem med 4 løftepositioner
Omtrentlig løftehøjde: 700 mm
Maksimal kapacitet: 12 tons
Stableringspræcision: ±10 mm
Omtrentlig effekt: 4 kW
Styring: PLC Siemens S7
Rullebaner er inkluderet

Annoncen er blevet oversat automatisk. Oversættelsesfejl kan forekomme.
