CNC drejebænk

Emco Turn 345

Stand: brugt, Produktionsår: 2001, Tekniske detaljer: Drejediameter: 220 mm Drejelængde: 700 / 665 mm Samlet effektbehov: 17 kW Maskinvægt ca.: 2,6 t Pladsbehov ca.: 2,63 x 1,98 x 1,94 m Svingdiameter over bænk: 430 mm Maks. emnelængde: 510 mm Slædebevægelse radial (X-akse): 160 mm Gennemgangsdiameter: 45 mm Rjdpfx Aiex Aq Hkewot

Stand: brugt, Produktionsår: 2004, Funktionalitet: fuldt funktionsdygtig, maskine/køretøjsnummer: 8038938456C, drejelængde: 450 mm, drejediameter over tvangssleden: 505 mm, drejediameter: 202 mm, spindelmotorens effekt: 10.000 W, spindelhastighed (maks.): 6.000 o/min, spindelboring: 51 mm, Gildemeister CTX 310 Redpjwk E Uzefx Aiwot Heidenhain Turn+ Maskinen er fuldt funktionsdygtig, men har nogle mindre fejl.

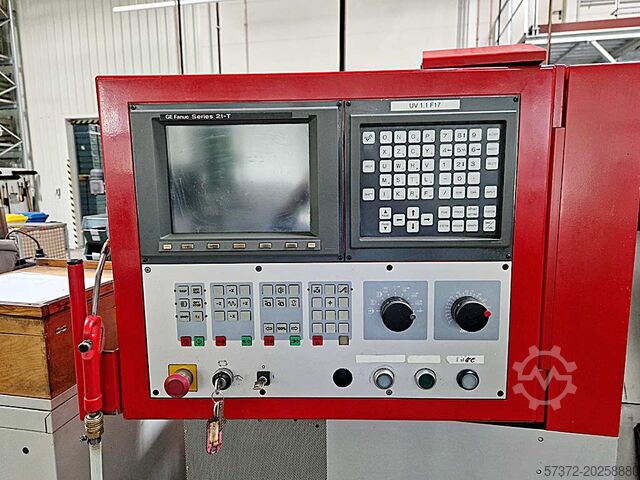

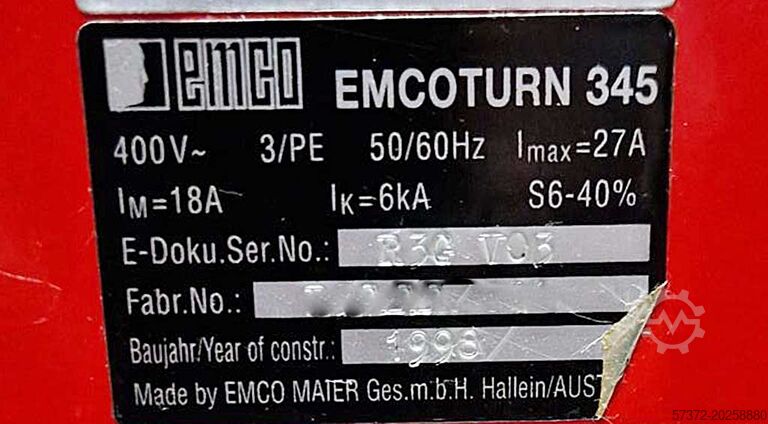

Stand: brugt, Produktionsår: 1999, Tekniske detaljer: Svingdiameter over bænk: 430 mm Svingdiameter over tværslæde: 210 mm Drelængde: 510 mm Tværslæde (X-akse) vandring: 150 - 160 mm Længdeslæde (Z-akse) vandring: 300 - 510 mm Styring: Fanuc 21T Omdrejningstal: 6300 o/min Spindelmoment: 17,5 Nm Spindel udvendig diameter i forreste leje: 45 mm Værktøjsrevolver – antal stationer: 8 Hovedspindel-effekt: 11 kW Elektrisk udførelse – spænding/frekvens: 400/50 V/Hz Samlet effektbehov: 17 KVA Maskinens vægt ca.: 2,4 t Maskinens dimensioner ca. LxBxH: 2,2 x 1,4 x 2,0 m EMCO TURN 345 er en kompakt og kraftfuld CNC-drejebænk til præcis bearbejdning af enkeltdele samt små og mellemstore serier. Maskinen udmærker sig ved sin robuste konstruktion, høje driftssikkerhed og brugervenlige betjening. Udstyret med den gennemprøvede Fanuc Series 21-T styring giver maskinen en præcis og stabil proces samt enkel programmering gennem standardiseret G-kode. Rsdpfx Aioyw Hmfowst

Stand: klar til brug (brugt), Produktionsår: 2001, Funktionalitet: fuldt funktionsdygtig, maskine/køretøjsnummer: R2AP3901, drejelængde: 700 mm, drejediameter: 220 mm, vandring X-akse: 160 mm, drejediameter over vognens leje: 430 mm, emnestykke længde (max.): 510 mm, TEKNISKE DETALJER Rsdpexvrn Nofx Aiwet Drejediameter: 220 mm Drejelængde: 700 mm / 665 mm Svingdiameter over bænk: 430 mm Maks. emnelængde: 510 mm X-akse vandring: 160 mm Gennemgangsdiameter: 45 mm MASKIN-DETALJER Samlet effektbehov: 17 kW Dimensioner og vægt Pladsbehov ca.: 2,63 x 1,98 x 1,94 m Maskinvægt ca.: 2,6 t

Stand: brugt, Produktionsår: 1998, Skæreevne ved 90 grader: rund 250 mm Rjdju Sbpvjpfx Aiwot Skæreevne ved 90 grader: firkant 240 mm Skæreevne ved 90 grader: rektangulær Savenbåndslængde 2965 x 27 x 0,9 mm Bordhøjde mm Båndhastighed 37 / 76 m/min Samlet effektbehov 1,0 kW Maskinens vægt ca. 0,38 t Pladsbehov ca. 1,0 x 1,6 x 1,4 m Dobbeltskråbåndsav

Stand: klar til brug (brugt), Produktionsår: 2001, Funktionalitet: fuldt funktionsdygtig, maskine/køretøjsnummer: R2AP3901, drejelængde: 700 mm, drejediameter: 220 mm, vandring X-akse: 160 mm, vandring på Z-aksen: 310 mm, omdrejningshastighed (maks.): 6.300 o/min, total højde: 1.940 mm, samlet længde: 1.980 mm, samlet bredde: 2.630 mm, TEKNISKE DETALJER Arbejdsområde Svangdiameter over bænk: Ø430 mm Afstand mellem spidser med standard kontrastok: 700 mm Maksimal drejediameter: Ø220 mm Maksimal emnelængde: 510 mm Maksimal stanggennemgang: Ø45 mm Slædevandring X: 160 mm Slædevandring Z med håndkontrastok: 310 mm Hovedspindel Spindeltilslutning iht. DIN 55026: A5 Spindel yderdiameter ved forreste leje: Ø80 mm Fuldspændepatron med trækstang til emner op til: Ø165 mm Hulspændepatron med trækør max. gennemgang: Ø45 mm Maks. patronstørrelse: Ø160 mm Hovedspindeldrev AC-motor, effekt (100% / 40% ED) med integreret holdebremse: 9 / 13 kW Omdrejningsområde (trinløst justerbar): 0-6.300 o/min Maks. drejningsmoment: 78 Nm C-akse (rundakse) Opløsning på rundaksen: 0,001° Rsdpfx Aewxw Aaeiwet Hurtigløb: 100 o/min Fremdrift AC-motorer i X- og Z-akse. Forspændingskraft X/Z: 4.000 / 6.000 N Hurtigløbshastighed X/Z: 20 / 24 m/min Accelerationstid fra 0 til hurtigløb X/Z: 0,2 s Positioneringspræcision Ps iht. VDI 3441 i X/Z: 3 / 5 µm Værktøjssystem Skiverevolver med retningslogik Værktøjsholdere iht. DIN 69880: VDI 30 Værktøjstværsnit til firkantværktøjer: 20 x 20 mm Skaftdiameter for borestænger: Ø32 mm Antal værktøjsstationer: 12 Revolverskiftetid: 0,14 s Standard kontrastok Slædevandring: 460 mm Pinolens slaglængde: 120 mm Pinolens diameter: Ø60 mm Indvendig konus til rolnav: MK4 Pinolens anschubskraft: 5.000 N MASKINDETALJER Opstillingsareal: 2,63 m x 1,98 m x 1,94 m Pladsbehov: 3,0 x 1,92 m Højde: 1,88 m Vægt: 3,8 t

Stand: klar til brug (brugt), Produktionsår: 2005, driftstimer: 5.934 h, vandring X-akse: 406 mm, vandring på Y-aksen: 305 mm, vandring på Z-aksen: 254 mm, controllerproducent: HAAS, spindelhastighed (maks.): 40.000 o/min, antal akser: 3, Denne 3-aksede HAAS Super Mini Mill HE blev produceret i 2005 og er udstyret med en robust Haas CNC-styring samt en IBAG Switzerland-spindel med en maksimal omdrejningshastighed på 40.000 o/min. Maskinen har en automatisk værktøjsveksler med kapacitet til 18 værktøjer, hvilket sikrer en effektiv drift. Hvis du søger efter præcise bearbejdningsmuligheder, bør du overveje det vertikale bearbejdningscenter HAAS Super Mini Mill HE, som vi tilbyder til salg. Kontakt os for flere oplysninger. • Spindel: • IBAG Schweiz spindel • Vandkølet • Værktøjsholder: HSK E32 • Værktøjsveksler: • Type: Automatisk værktøjsveksler (ATC) • Kapacitet: 18 værktøjer • Driftstimer (fra styring): • Servo-tid: 9.158 t • Bevægelsestid: 4.984 t • Spindeltid: 5.934 t • Tomgangstid: 0:44 t • Elektriske data: • Spænding: 360-480 V • Fase: 3 Rsdpfoyhfltex Aiwet • Frekvens: 50/60 Hz • Fuld belastningsstrøm: 20 A • Maks. belastning: 35 A • Kortslutningsafbrydelsesevne: 10.000 A Teknisk specifikation Konus størrelse HSK 32

Stand: ny, Produktionsår: 2022, tilførselsrate X-akse: 20 m/min, fremføringshastighed Y-akse: 20 m/min, fremføringshastighed Z-akse: 15 m/min, samlet vægt: 7.400 kg, spindelhastighed (min.): 4.000 o/min, spindelhastighed (maks.): 10 o/min, vandring på Y-aksen: 1.500 mm, effekt: 22 kW (29,91 hk), DYAS Pladeborecenter - DYAS PDC-1500 Antal boreenheder: 1 lodret Motoreffekt: 22 kW Spindelmoment: 280 Nm Redpfogbfaxox Aiwst Spindelhastighed: 10-4000 o/min Automatisk værktøjsskifte (ATC): 16 positioner Maks. materialevægt: 760 kg Maks. borekapacitet (mm): Ø40 mm

Stand: klar til brug (brugt), Produktionsår: 2019, spindelmotorens effekt: 13.000 W, spindelhastighed (maks.): 6.300 o/min, antal akser: 2, Dette EMCO E45 dreje-fræsecenter er fremstillet i 2019. Maskinen har en KK5-spindel med en stangkapacitet på 45 mm og et omdrejningsområde op til 6300 o/min. VDI30 revolverværktøjsholderen med 12 positioner understøtter 6 drevne værktøjer, hvilket øger alsidigheden. Udstyret med SINUMERIK 828D OPERATE-styring for præcis bearbejdning samt robust konstruktion med spåntransportør og højtryk-køleanlæg. Kontakt os for yderligere information om denne maskine. • Tilslutning: KK5 (DIN 55026) • Stangkapacitet: 45 mm • Drivkraft: 13 kW • Omdrejningsområde: 0-6300 o/min • C-akse på hovedspindlen • Revolverværktøjsholder: 12-fold VDI30, aksial • Mulighed for op til 6 drevne værktøjer • Drevne værktøjer: maks. 4 kW / maks. 16 Nm • Omdrejningstal for drevne værktøjer: 0-5000 o/min • Pinoldok: programmerbar, hydraulisk betjent • Maks. spændekraft: 6000 N • Morse-konus: MK4 • Hul spændecylinder inkl. trækrør • Styring & software: SINUMERIK 828D OPERATE • SHOPTURN-dialogprogrammering • USB-grænseflade • Netværk/Ethernet • 10,4" TFT farveskærm • 3D-simulation Medie- & maskinfunktioner: • Maskinlampe • Kølemiddelanlæg inkl. pumpe (3,5 bar) • Hydraulisk enhed • Spåntransportør interface • CE-certifikat • Dokumentation Værktøjsmåling (E45): • Målearm fastgjort i arbejdsområdet • Værktøjsmåling på revolver • Korte omstillingstider / præcis måling / omkostningseffektiv Emnespænding: • 3- bakket-chuck KK5 • Maks. omdrejningstal: 6300 o/min • Diameter: 20 mm • Bløde + hårde bakker Øvrigt (maskinerelateret): • Vandpistol • Luft til spindel • Olie-/kølemiddeludskiller • Automatisk kølemiddelovervågning • Elektronisk håndhjul • Beskyttelsesanordning til værktøjsskifte • Hydrauliske tilslutninger • Pneumatiske tilslutninger • Maskinens emballering: palle + rullegardin Ekstraudstyr Stanglader / magasin (SL1200 - som refereret) • Stanglængde: 850-1200 mm • Stangdiameter: Ø 8-95 mm • Maks. fremføringshastighed: 60 m/min • Stangskift: ca. 3 s • Magasinskift: ca. 15 s • Materialeunderlag: 550 × 1210 mm • Materialekapacitet: 10 × Ø 55 mm • Betjeningsside: højre • Strømforsyning: 240 V DC/DC • Lufttilførsel: 6 bar • Dimensioner: 1700 × 1250 × 1090-1380 mm • Vægt: ca. 500 kg • Sikkerhedsanordning: CE • Højhastighedsfunktion • Dokumentation Spindelforlænger (til stanglader-brug) • E45 / MT45 / HT45 → DM45 • Til 45 mm spindel • Korte stænger op til 1100 mm • Med reduktionsbøsninger (3 stk.) • Nødvendig til brug med SL1200 Spåntransportør Rjdpjyffgrsfx Aiwjt • Hængslet båndtransportør • Udslushøjde: 1200 mm Højtryk-køleanlæg • 14 bar / 50 Hz • Ekstra højtrykspumpe • Til værktøjer med intern køling • Interface & software Robot-interface • PROFI-NET-interface • 24 V-signaler • Sikkerhedsfrigivelse • Skift mellem automatisk/manuel drift Ekstra komponenter • PC-tastatur USB (QWERTY) • Maskinstatus LED: Grøn (auto), rød (alarm), hvid (materialehåndtering) Installations- og monteringsmateriale • 4× vibrationsdæmpere • 4× monteringsbeslag • 4× tunge bolte Emneopsamler • Pneumatisk aktiveret • Maks. emnelængde: 120 mm • Maks. diameter: 45 mm (51 mm) • Maks. vægt: 2 kg • Opsamlingsboks / transportbånd

Stand: generelrenoveret (brugt), Produktionsår: 2001, Funktionalitet: fuldt funktionsdygtig, maskine/køretøjsnummer: SL154SY, drejelængde: 750 mm, drejediameter over tvangssleden: 510 mm, drejediameter: 680 mm, spindelmotorens effekt: 7.500 W, spindelhastighed (min.): 50 o/min, spindelhastighed (maks.): 5.000 o/min, spindelboring: 56 mm, vandring X-akse: 215 mm, vandring på Y-aksen: 70 mm, vandring på Z-aksen: 550 mm, monteringsdiameter: 20 mm, hurtig fremføring X-akse: 18.000 m/min, hurtig travers Y-akse: 6.000 m/min, hurtig tilbageløb Z-akse: 24.000 m/min, omdrejningshastighed (maks.): 3.000 o/min, omdrejningshastighed (min.): 20 o/min, type indgangsstrøm: trefaset, fremføringslængde X-akse: 215 mm, fremføringslængde Y-akse: 70 mm, fremføringslængde Z-akse: 550 mm, drejningsmoment: 70 Nm, bar passage: 56 mm, total højde: 2.015 mm, samlet længde: 3.336 mm, samlet bredde: 1.873 mm, Udstyr: rotationshastighed trinløst variabel, DREJEBÆNK MORI SEIKI SL154SY MED LNS BARFEEDER RENISHAW LASER TESTET Rsdpfx Asxddfvoiwet VÆRKTØJSKASSE. MASKINEN GENNEMGÅET OG KLAR TIL AT ARBEJDE UNDER OPTIMALE FORHOLD.
